Variantes OSFP pour la dissipation thermique : Finned Top, Closed Top et Flat Top

La dissipation thermique des modules OSFP est un enjeu clé pour les data centers modernes, surtout avec l’essor des 400G et 800G OSFP transceivers. Une gestion thermique optimale garantit performance, fiabilité et longévité des modules optiques à haut débit.

Le format OSFP (Octal Small Form-factor Pluggable) propose plusieurs variantes de conception thermique adaptées aux différentes architectures de flux d’air et aux contraintes des systèmes hôtes :

• Finned Top (Integrated Heat Sink = (IHS)
• Closed Top (Integrated Heat Sink = (IHS)
• Flat Top (Riding Heat Sink =  (RHS)

Comprendre ces variantes et leur impact sur la dissipation thermique est essentiel pour optimiser vos high-speed optical modules.

Pourquoi la dissipation thermique est cruciale pour les modules OSFP

Les OSFP transceivers haute puissance peuvent générer jusqu’à 15W ou plus par module. Une chaleur mal gérée peut entraîner :

• Une dérive de performances optiques
• Une réduction de la durée de vie du module
• Des risques d’instabilité et de throttling

Le design mécanique du capot supérieur joue un rôle central dans l’évacuation de cette chaleur, garantissant ainsi un fonctionnement stable dans les data centers haute densité.

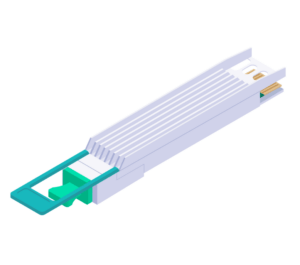

1️⃣ Finned Top (Integrated Heat Sink (IHS) – Dissipation optimisée par ailettes

La variante Finned Top (IHS) intègre un dissipateur à ailettes sur le dessus du module.

Avantages clés :

• Surface thermique maximale pour un refroidissement par flux d’air frontal.
• Idéal pour les data centers air-cooled.
• Convient aux modules 400G et 800G à forte puissance.

Limites :

• Hauteur plus importante pouvant limiter l’intégration dans certains châssis.
• Ailettes exposées à d’éventuels dommages mécaniques.

2️⃣ Closed Top (Integrated Heat Sink(IHS) – Dissipation stable et robustesse mécanique

Le Closed Top IHS conserve un dissipateur intégré, mais avec un capot lisse et fermé.

Avantages :

• Dissipation thermique homogène via le système du switch.
• Meilleure protection mécanique que le Finned Top.
• Compatible avec des switches disposant de flux d’air intégrés.

Limites :

• Légèrement moins performant que le Finned Top pour la dissipation directe par convection.

3️⃣ Flat Top (Riding Heat Sink (RHS) – Profil bas et refroidissement système

La variante Flat Top (RHS – Riding Heat Sink) offre un capot plat et dépend du refroidissement du système hôte.

Avantages :

• Profil bas, idéal pour une densité de ports élevée.
• Optimisé pour les solutions de refroidissement avancées (cold plate, refroidissement liquide).
• Permet de centraliser la dissipation thermique au niveau du châssis.

Limites :

• Nécessite un système de refroidissement externe sophistiqué.
• La performance thermique dépend fortement de la qualité de l’interface module-système.

Comparaison des variantes OSFP : Finned Top, Closed Top et Flat Top

Variante	Dissipation thermique	Profil module	Scénarios idéaux
Finned Top (IHS)	Très efficace	Hauteur plus élevée	Data centers air-cooled, 400G/800G
Closed Top (IHS)	Équilibrée	Standard	Switches avec flux d’air intégré
Flat Top (RHS)	Forte via système externe	Profil bas	Environnements denses / HPC / AI

Comment choisir la meilleure variante OSFP

Le choix dépend de plusieurs critères :

• Puissance thermique des modules OSFP
• Flux d’air disponible et architecture du switch
• Densité de ports et espace physique dans le châssis
• Besoins spécifiques du data center ou de l’application HPC/AI

Pour les environnements air-cooled, les variantes IHS (Finned et Closed Top) restent les plus adaptées. Pour les architectures ultra-denses ou refroidies par liquide, le Flat Top (RHS) est recommandé.

Les variantes thermiques OSFP – Finned Top, Closed Top et Flat Top – offrent des solutions flexibles pour gérer efficacement la chaleur des modules optiques haute vitesse. En choisissant la bonne architecture, les intégrateurs et opérateurs peuvent :

• Optimiser la performance des modules OSFP
• Assurer une durée de vie plus longue des équipements
• Maintenir une stabilité thermique dans les data centers haute densité

Chez Pureoptics, nous accompagnons nos clients dans le choix de la variante OSFP la plus adaptée à leur infrastructure, garantissant ainsi fiabilité, performance et efficacité énergétique.
