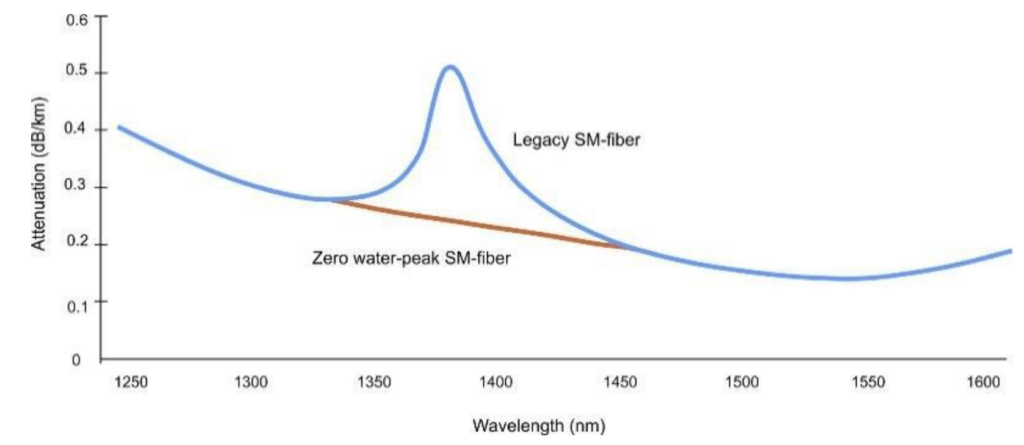

Atténuation sur les fibres monomodes :

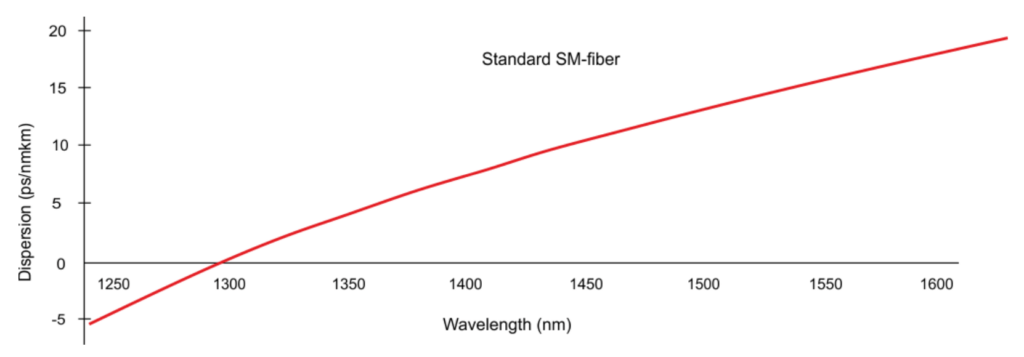

Dispersion chromatique (G652) :

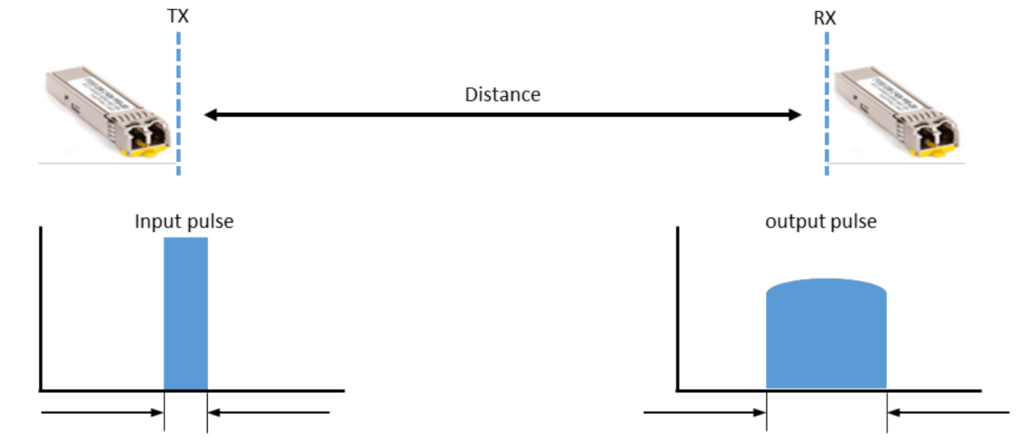

En raison de la dispersion chromatique, les différentes longueurs d’onde se déplacent à des vitesses différentes. Cela a un effet d’élargissement des signaux dans le domaine temporel après la transmission. L’élargissement entraîne une pénalité de dispersion qui dégradera les performances.
Pour la fibre monomode standard spécifiée dans ITU-T G.652, la dispersion est nulle autour de 1300 nm.
La dispersion chromatique se corrige à l’aide de DCM.
Découpage des bandes de fréquences :
| Band name | Wavelength | Description |
| O | 1260 – 1360 nm | Original band, PON upstream |
| E | 1360 – 1460 nm | Water peak band |
| S | 1460 – 1530 nm | PON downstream |
| C | 1530 – 1565 nm | Lowest attenuation, original DWDM band, compatible with fiber amplifiers, CATV |
| L | 1565 – 1625 nm | Low attenuation, expanded DWDM band |
| U | 1625 – 1675 nm | Ultra-long wavelength |
Vous trouverez ci-dessous le tableau de correspondance des fréquences et n° de channel ITU sur la bande C.
| Channel (#) | Frequency (Ghz) | Wavelength (nm) | Pureoptics XX.XX |
| 1 | 190 100 | 1577.03 | 77.03 |
| 2 | 190 200 | 1576.20 | 76.20 |
| 3 | 190 300 | 1575.37 | 75.37 |
| 4 | 190 400 | 1574.54 | 74.54 |
| 5 | 190 500 | 1573.71 | 73.71 |
| 6 | 190 600 | 1572.89 | 72.89 |
| 7 | 190 700 | 1572.06 | 72.06 |
| 8 | 190 800 | 1571.24 | 71.24 |
| 9 | 190 900 | 1570.42 | 70.42 |
| 10 | 191 000 | 1569.59 | 69.59 |
| 11 | 191 100 | 1568.11 | 68.11 |
| 12 | 191 200 | 1567.95 | 67.95 |
| 13 | 191 300 | 1567.13 | 67.13 |
| 14 | 191 400 | 1566.31 | 66.31 |
| 15 | 191 500 | 1565.50 | 65.50 |
| 16 | 191 600 | 1564.68 | 64.68 |
| 17 | 191 700 | 1563.86 | 63.86 |
| 18 | 191 800 | 1563.05 | 63.05 |
| 19 | 191 900 | 1562.23 | 62.23 |
| 20 | 192 000 | 1561.42 | 61.42 |
| 21 | 192 100 | 1560.61 | 60.61 |
| 22 | 192 200 | 1559.79 | 59.79 |
| 23 | 192 300 | 1558.98 | 58.98 |
| 24 | 192 400 | 1558.17 | 58.17 |
| 25 | 192 500 | 1557.36 | 57.36 |
| 26 | 192 600 | 1556.56 | 56.56 |
| 27 | 192 700 | 1555.75 | 55.75 |
| 28 | 192 800 | 1554.94 | 54.94 |
| 29 | 192 900 | 1554.13 | 54.13 |
| 30 | 193 000 | 1553.33 | 53.33 |
| 31 | 193 100 | 1552.52 | 52.52 |
| 32 | 193 200 | 1551.72 | 51.72 |
| 33 | 193 300 | 1550.92 | 50.92 |
| 34 | 193 400 | 1550.12 | 50.12 |
| 35 | 193 500 | 1549.32 | 49.32 |
| 36 | 193 600 | 1548.51 | 48.51 |
| 37 | 193 700 | 1547.72 | 47.72 |
| 38 | 193 800 | 1546.92 | 46.92 |
| 39 | 193 900 | 1546.12 | 46.12 |
| 40 | 194 000 | 1545.32 | 45.32 |
| 41 | 194 100 | 1544.53 | 44.53 |
| 42 | 194 200 | 1543.73 | 43.73 |
| 43 | 194 300 | 1542.94 | 42.94 |
| 44 | 194 400 | 1542.14 | 42.14 |
| 45 | 194 500 | 1541.35 | 41.35 |
| 46 | 194 600 | 1540.56 | 40.56 |
| 47 | 194 700 | 1539.77 | 39.77 |
| 48 | 194 800 | 1538.98 | 38.98 |
| 49 | 194 900 | 1538.19 | 38.19 |
| 50 | 195 000 | 1537.40 | 37.40 |
| 51 | 195 100 | 1536.61 | 36.61 |
| 52 | 195 200 | 1535.82 | 35.82 |
| 53 | 195 300 | 1535.04 | 35.04 |
| 54 | 195 400 | 1534.25 | 34.25 |
| 55 | 195 500 | 1533.47 | 33.47 |
| 56 | 195 600 | 1532.68 | 32.68 |
| 57 | 195 700 | 1531.90 | 31.90 |
| 58 | 195 800 | 1531.12 | 31.12 |
| 59 | 195 900 | 1530.33 | 30.33 |
| 60 | 196 000 | 1529.55 | 29.55 |
| 61 | 196 100 | 1528.77 | 28.77 |
| 62 | 196 200 | 1527.99 | 27.99 |
| 63 | 196 300 | 1527.22 | 27.22 |
| 64 | 196 400 | 1526.44 | 26.44 |
| 65 | 196 500 | 1525.66 | 25.66 |
| 66 | 196 600 | 1524.89 | 24.89 |
| 67 | 196 700 | 1524.11 | 24.11 |
| 68 | 196 800 | 1523.34 | 23.34 |
| 69 | 196 900 | 1522.56 | 22.56 |
| 70 | 197 000 | 1521.79 | 21.79 |
| 71 | 197 100 | 1521.02 | 21.02 |
| 72 | 197 200 | 1520.25 | 20.25 |
